基本設定とトラブル時の確認ポイント

NC Linker を使用して NC工作機へプログラムを送信する際の
基本的な設定手順と、送信できない場合の確認・対処方法をまとめました。
体験版をご利用中の方や、導入をご検討中の方も、まずはこちらをご確認ください。

---

1.機械通信接続｜基本設定

はじめに、接続する NC工作機に合わせた通信設定を行います。

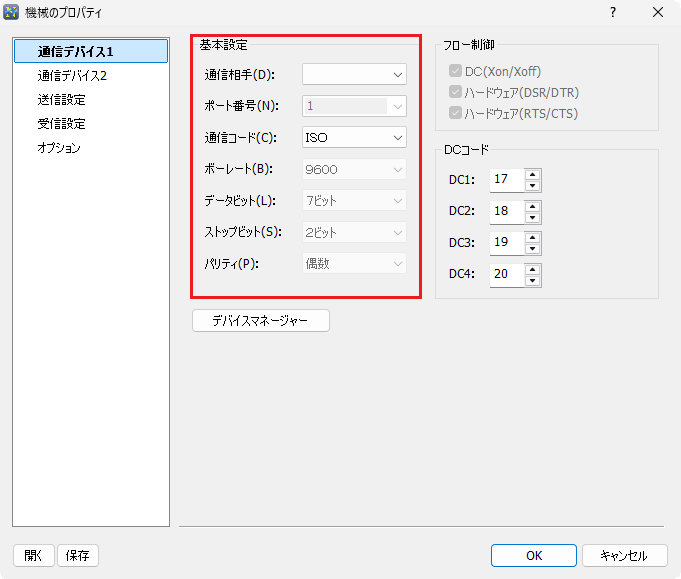

1. メニューバーより ［設定］→［機械のプロパティ］を開く
2. ［通信デバイス1］→［基本設定］
3. 接続のNC工作機に合わせて、各項目を設定




2. 送信が始まらない場合

NC Linker 側で送信操作を行っても処理が進まない場合は、フロー制御の設定をご確認ください。

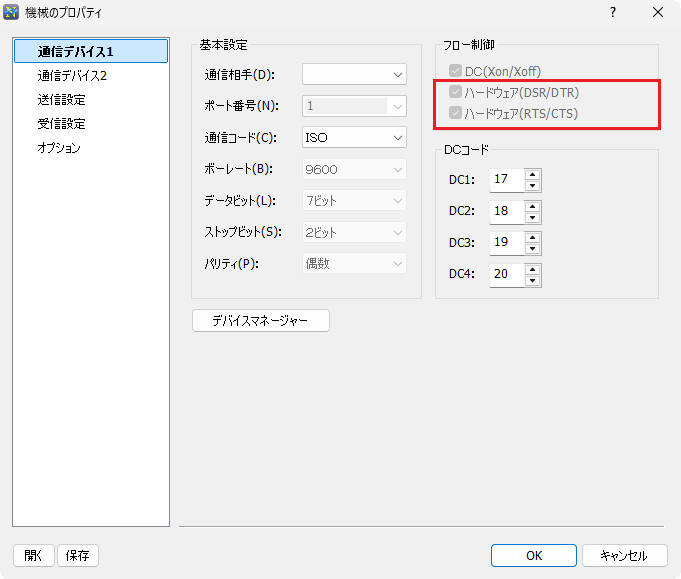

1. ［通信デバイス1］→［フロー制御］

2. 「ハードウェア」のチェックを外す




   基本的にはチェックONでの通信が望ましいですが、ケーブルや機械側での制御状態により、解消するケースがあります。

3. 送信が正しく行われない場合

送信が途中で止まる、安定しない場合は、送信パラメータおよびウェイト設定の調整を行ってください。

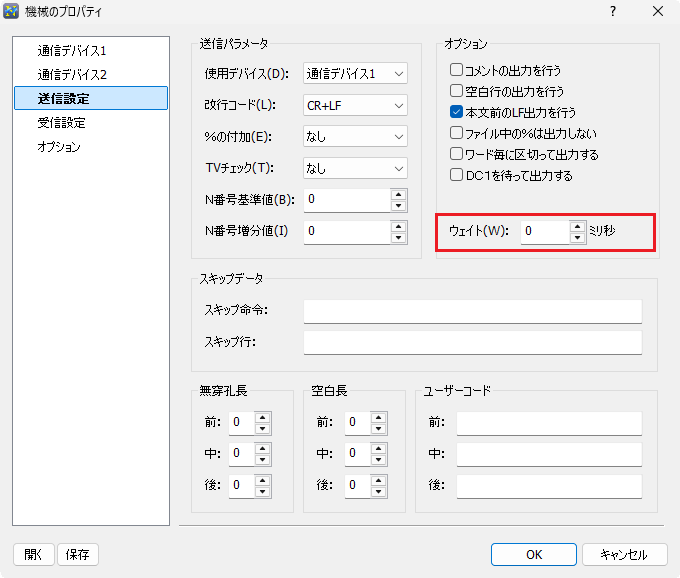

1. ［送信設定］→［送信パラメータ］
2. 送信パラメータの各項目を変更
3. オプションの 「ウェイト」を「10」 に設定など状況に応じて数値を調整してください





   機械側が正しく受信できる内容に合わせることで、解消するケースがあります。

4. それでも改善しない場合

WindwosPCへ接続しているRS-232Cケーブルや USB変換デバイスの設定が影響している可能性があります。

1. Windows［デバイスマネージャー］画面 にて
2. 接続USBデバイスの［プロパティ］→［詳細設定］
3. 送信パラメータの設定を変更

接続デバイスによって設定画面は変動します。あくまで一例です。

---

補足

事前に通信設定を確認しておくことで、
体験版での動作確認や、導入後の運用もスムーズになります。

設定に不安がある場合や、上記を確認しても解決しない場合は、
お気軽にサポートまでお問い合わせください。
