3DGate Application3Dゲートアプリケーション

3Dデータを有効活用するためのシステム

3Dゲートは HandyCAD MarkII上で動作する 3Dデータの有効活用を目的とした製品です。主に、3Dデータを 2D変換する際の手間を大幅に削減でき、2次元 CAD 画面上で側面図や断面図の作成が可能なので、3Dデータに不慣れな方でも戸惑うことなくオペレーションできます。
設計から製造まで幅広い分野で活用されている 3Dデータの利点を、2次元 CAD/CAM に取り入れることによって、 新しい視点での工数削減が実現できます。

販売価格 150,000円 (別途消費税)

こんな方にぜひおすすめしたい製品です

  • 3Dデータを扱ったことは無いが、これから3Dデータでの受注を考えている方
  • 3Dデータを2D変換して図面を扱っている方
  • 次元CAMの2次元加工パスに不満をお持ちの方
  • 次元CAMと2次元CAMの使い分けを行っているが、データの受け渡しが手間だと感じている方
  • データは3次元CAMでパス生成を行うものだと思っている方

主な特徴

  • 3DCADで信頼性の高いJ「Parasolidエンジン」を採用
  • 多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応
  • 3D画面と2D画面は切り替えるだけの簡単オペレーション
  • 3Dデータのダイレクト計測や印刷が可能
  • CAD画面上で側面図、アイソメ図、断面図の作成が可能
  • 2D変換は加工を意識した滑らかな円弧に変換
  • 3DデータはCAD図面に埋め込まれるため、データの管理が楽

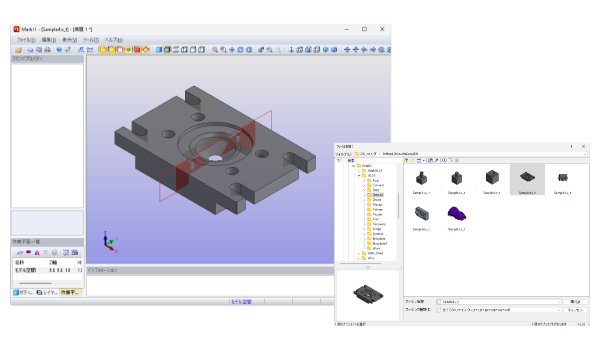

3Dビューの機能

3Dビューの機能

  • 読込みの際に自動で3Dデータの最適化(シートの縫い合わせやジオメトリの単純化)が可能
  • 3D要素の情報や3D要素間の距離など、ダイレクトに3Dデータの計測が可能
  • 複数のアセンブリパーツで構成された3Dデータであっても必要なパーツのみ表示させ、投影変換することが可能
  • 豊富なレンダリング表示や透過表示が可能
  • 特定の面を投影基準面としたい場合でも、マウスで面とエッジを指定するだけでの簡単オペレーション

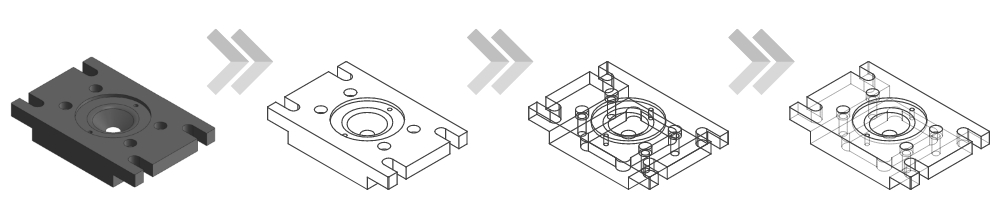

豊富なレンダリング表示や透過表示

豊富なレンダリング表示や透過表示

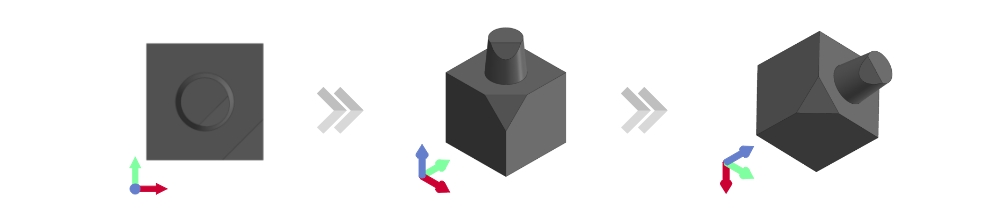

簡単オペレーション

簡単オペレーション

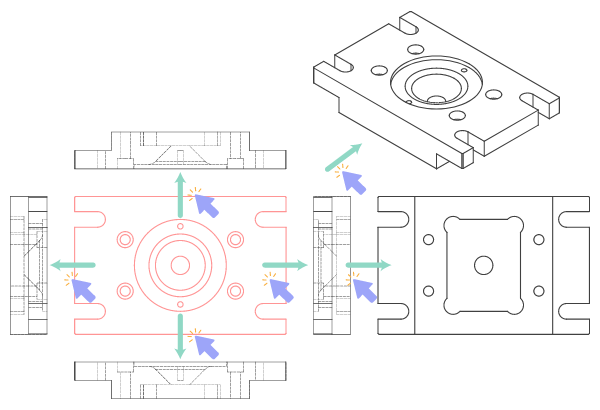

側面図の作成

側面図の作成

挿入した投影図を元に、CAD画面上で側面図の作成が行えます。
対象となる投影図を選択し、右側面図を作成する場合はマウスを右側へ、左側面図は左側へと、マウスの位置関係によりアイソメ図を含めると最大で8方向の側面図を配置することができます。

配置する際には、コマンドプロパティでレンダリング状態の変更が可能なので、3Dの画面へ戻る必要はありません。挿入投影図以外に作成された側面図を対象とすることもできるため、背面図の作成などに使用できます。

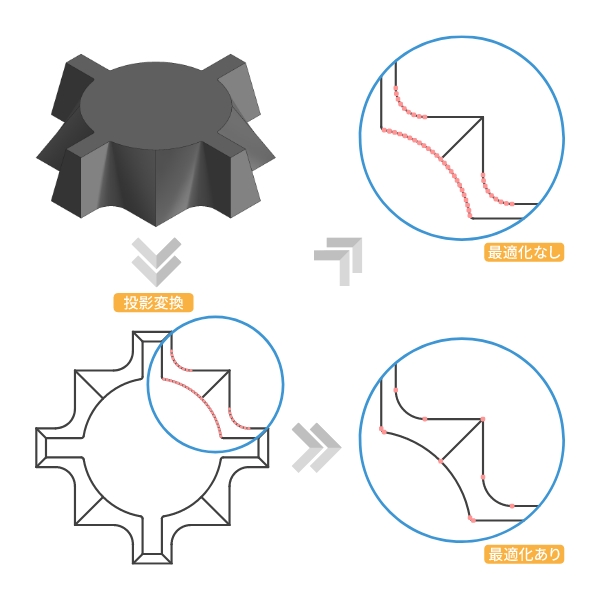

滑らかな円弧補完

滑らかな円弧補完

3Dデータを単純に2D変換した場合、重複要素の発生や、円 / 円弧の分断、微小線分化された3D曲線など、そのままではCAM定義の際に多くの問題が出てきます。
また、2D変換後に手作業で図形補正を加えるとなると、非常に手間の掛かる作業となってしまいます。

3Dゲートは、2D変換の際に自動で最適化処理を加えることができ、何ら補正を加えなくてもCAMで使えるデータとなります。

3D機能

対応フォーマット

Parasolid (x_t、x_b)
ACIS (sat、sab)
IGES (igs、iges)
STEP (stp、step)
STL (stl)

システム設定

3Dフォルダの設定
ジオメトリの単純化、シートの縫い合わせ、ソリッド化の設定

表示設定

ソリッド、シート、エッジの色設定
円弧分解能、アルファブレンドの設定
マウスホイールの回転方向、表示方向のアニメーション表示の設定

材質設定

環境光、拡散光、鏡面反射、放射、輝度の設定

レンダリング

シェイディング
シェイディング+エッジ
ワイヤーフレーム
ワイヤーフレーム+シルエット
ワイヤーフレーム陰線処理
ワイヤーフレーム陰線破線

投影方向

正面図、背面図、平面図、下面図、右側面図、左側面図
アイソメ上1 ~ 4、アイソメ下1 ~ 4
フェイスに垂直
初期状態に戻す

スナップ

ボディ、フェイス、エッジ、バーテックス

表示対象

ソリッドボディ、シートボディ、ワイヤーボディ、切断結果

計測

トポロジ計測(半径、高さ、Z軸方向、X軸方向、ボックス幅、長さ、面積、体積、重心位置)2トポロジ間距離(2つのトポロジ間の最短距離または最長距離を計測)

その他

印刷、クリップボードへのイメージコピー

※このチェックツールはお客様のパソコンで3Dゲートが正常に動作することを保証するものではありません。

3Dゲートチェッカーツール

3Dゲートを実行するパソコンのハード的なスペックを検証するためのソフトウェアをご用意しております。

OS / OpenGL / グラフィックボード / メモリなどの情報を表示し、実際に3Dの描画テストを行うことができます。
3Dゲートの購入を検討される場合に、事前にこのツールを使用して、ご使用のパソコンのスペックを確認することをお勧め致します。

3D→2D変換

3DGate Application

販売価格150,000円 (別途消費税)

動作環境

OS

日本語 Windows 11/10/8.1/8/7/Vista/XP (各32bit/64bitに対応)

グラフィックス

OpenGL Ver1.4以上のアクセラレータ対応ボードを推奨

グラフィックスメモリ

512MB以上を推奨

よくある質問

Q

グラフィックボードは必要ですか?

A

OpenGL Ver1.4以上のアクセサレータ対応ボードを推奨します。又グラフィックメモリは512MB以上を推奨します。

Q

3D Gateは単体で動くのですか?

A

いいえ3D Gate単体では動作しません。HandyCAD MarkⅡ上でのオプションソフトになります。HandyCAD MarkⅡ基本部(別売り)が必要となります。

Q

取扱説明書・マニュアルは付属していますか?

A

付属しておりません。
ご希望の場合は、有償にてご提供となります。

Q

今後の機能追加予定は?

A

機能追加項目としては、3Dデータが保持するZ(高さ)や形状特徴(島・ポケット・穴)などの情報をCAMで活用できるように機能追加していく予定です。

Q

3Dデータの計測はできますか?

A

はいできます。3D要素の情報や3D要素間の距離など、ダイレクトに3Dデータの計測ができます。

Q

印刷やイメージコピーは行えますか?

A

はいできます。

Q

3Dデータのレンダリング表示や透過表示を行う事はできますか?

A

はいできます。環境光、拡散光、鏡面反射、放射、輝度の設定もできます。

Q

3Dデータの修正はできますか?

A

3Dデータの修正はできません。

Q

3Dデータから三面図を作成する事ができますか?

A

正面図、背面図、平面図、下面図、右側面図、左側面図、アイソメ図(各方向)が作成できます。

Q

3Dデータの1部分を2Dデータに変換できますか?

A

モデル要素事に2D変換ができます。

Q

3Dデータを2D変換する際のトレランス値や線種の設定はできますか?

A

はいできます。

Q

3D CADから2Dデータに出力すると円弧が多角形になる事があるようですが、そのようになりますか?

A

いいえ。2D変換の際に自動で最適化処理が行われ、「重複要素」「円/円弧の分断」「微小線分化」の処理を行います。

Q

断面図の作成はできますか?

A

はいできます。断面線(JIS準拠)を作成する事により断面図を作成します。階段形状や複数ポイントでの作成もできます。

Q

配置した投影図及び断面図を移動したりする事はできますか?

A

位置拘束を保った移動や全体または単独での移動ができます。

Q

配置した投影図及び断面図から3Dデータを参照する事はできますか?

A

はいできます。

Q

3Dデータのカーネルは何を使用していますか?

A

3D CADで信頼性の高いParasolidエンジン(カーネル)を採用しています。

Q

サポートされているファイル形式は?

A

Parasorid(x_t、x_b),ACIS(sat,sab),IGES(igs,iges),STEP(stp,step)に対応しております。

Q

JAMA-ISを読み込む事はできますか?

A

読み込めます。但し、データの状況により変換状況は異なります。

Q

読み込めるParasolidの仕様は?

A

Ver. 22.0まで対応しています。

Q

アセンブリパーツで構成されたデータを読み込む事はできますか?

A

読み込めます。

Q

3DデータをIGES等他の3Dフォーマットに出力できますか?

A

3Dデータのコンバート機能はございません。
