Advance Command

座標関連のコマンド群

座標一覧

指定した点/円/シンボルの座標一覧を作成します。
接頭文字・連番を付加することで、一覧表と指定した要素との対応が確認できます。ターゲットに円/シンボルを指定した場合には直径別/シンボル別に表を作成することができます。また、表の幅の調整、備考欄の有無も指定できます。

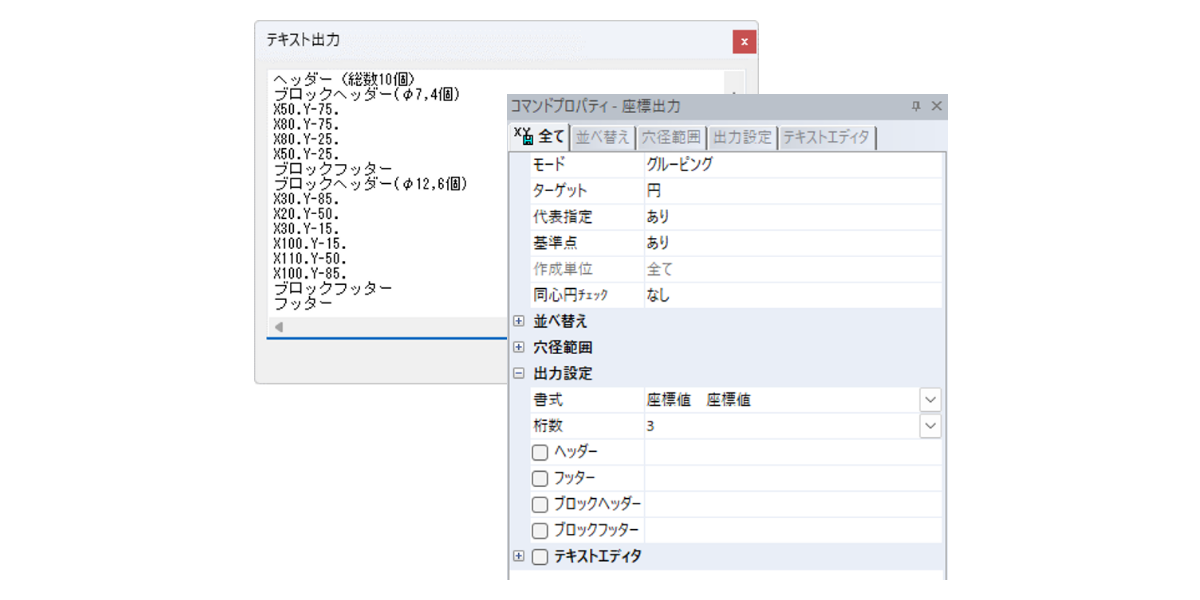

座標出力

指定した点/円/シンボルの座標を指定した書式に基づき任意のヘッダー/フッターを付けてテキスト出力できます。
ターゲットに円/シンボルを指定した場合には直径別/シンボル毎にブロックヘッダー/ブロックフッターを付けることもできます。
グルーピングにより指定されたターゲットの座標値は一旦テキスト出力ダイアログに表示されます。そこで、必要であれば編集を行い、保存ボタン押下で表示される座標一覧の出力ダイアログからファイル出力します。

座標寸法 / 直交座標

いずれのコマンドも指定した点/円/シンボルの座標を寸法記入します。
振り分け点を指定することにより、引出し方向が指定できます。
座標寸法コマンドでは文字が重なる場合に引出し部分が折り曲げられ座標値が重ならないように調整されます。

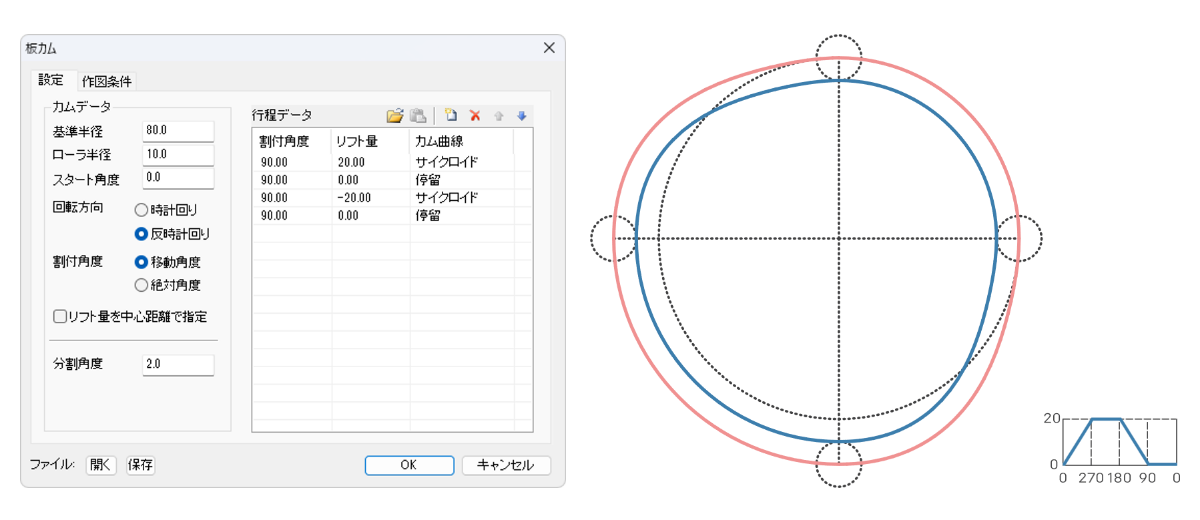

板カム

ダイアログ上で板カムの諸元を入力し図面へ配置します。
カム曲線の種類は単弦（正弦）、サイクロイド、等速度、変形台形変形正弦、変形等速度に対応しています。
